Шляпный профиль для крепления
При монтаже вентилируемых фасадов на несущие конструкции устанавливают облицовочные панели. Для крепления облицовки используют подсистемы: шляпный профиль, Г-, Z- и Т-образный, кронштейны, удлинители, др.

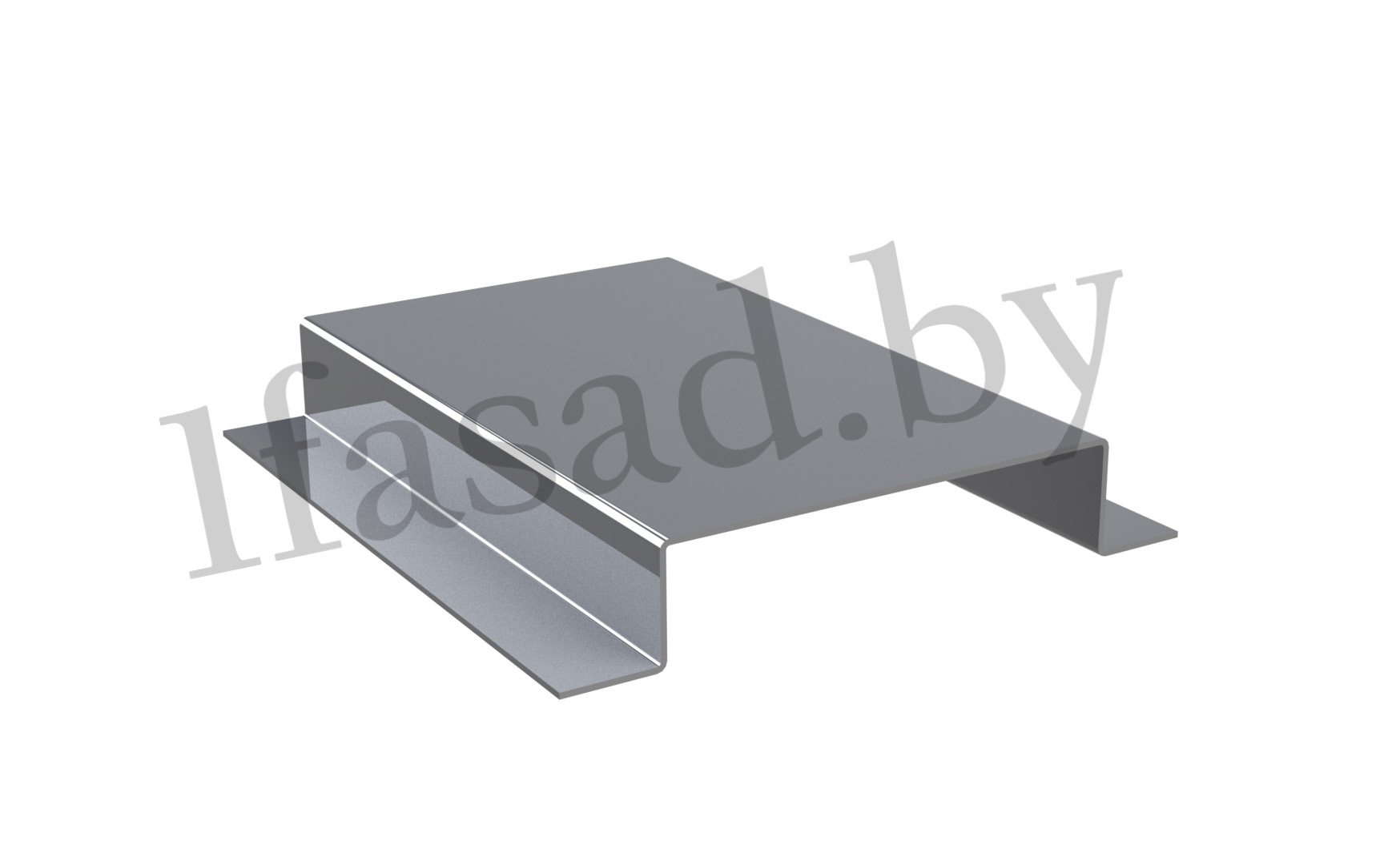

Профиль шляпный крепежный – характеристики
Профиль применяется для устройства обрешетки при укладке стеновых и кровельных панелей, в подконструкциях металлических каркасов, в ограждениях вместо профильной трубы. Изделия могут быть изготовлены в любой размер. Толщина стали варьируется в диапазоне 0,7-2 мм, ширина отдельных участков регламентируется СТБ 1527-2005.
Профиль шляпный ПШ – обязательный компонент подсистемы. Он должен обладать прочностью, достаточной для удержания веса облицовки, ветровых нагрузок, противостоять коррозии. Антикоррозионные свойства и прочность обеспечивает оцинкованная сталь, которая идет на изготовление продукта. В зависимости от назначения и условий эксплуатации конструкции крепежные детали дополнительно покрывают порошковой краской.
|
Обозначение |
t , мм |
В, мм |
Н, мм |
Длина мм |
Масса 1 м.п., кг |
|
КИ-КПШ(ВхН)- t-M-X-RAL СТБ 1527-2005 |
0.7 … 2 |
40 |
20…100±2 |
50…4100±5 |
0.65…5.19 |
|
50 |
0.84…5.34 |
||||
|
60 |
0.91…5.51 |
||||
|
70 |
0.98…5.68 |
||||
|
80 |
1.05…5.85 |
||||
|
90 |
1.12…6.01 |
||||
|
100 |
1.19…6.18 |
||||
|
110 |
1.26…6.35 |
||||
|
120 |
1.33…6.51 |
*Остальные неуказанные размеры длины и толщины изделия согласно СТБ 1527-2005.
*Размеры для справок.
В подконструкциях разных типов шляпный профиль располагают в различных направлениях:
- Вертикально. Подсистема применяется в вентилируемых фасадах, облицованных сайдингом, профлистом, кассетами, линеарными панелями, керамогранитом.
- Горизонтально. Используется для крепления профлиста или панелей с декоративно-защитным покрытием.
- Перекрестно. Такие подсистемы монтируют под фасадные кассеты, плиты из керамогранита.
Параметры профилей рассчитаны под соответствующие нагрузки. Конструкция не деформируется, выдерживает длительную эксплуатацию.
Монтаж профилей в подконструкциях
Купить шляпный профиль можно для устройства подсистемы одного из трех видов, представленных ранее.
- С одним профилем, установленным на кронштейнах на несущей стене и расположенным в одном направлении.
- С двумя деталями, пересекающимися под углом в 90 градусов. Одна из них крепится к стене. На нее устанавливается вторая, ориентированная под конкретную облицовку.
- Профиль шляпный ПШ вертикальный крепится в перекрытия между этажами на два кронштейна. Облицовка устанавливается или на несущие элементы, или на дополнительно смонтированные горизонтальные.
Благодаря продуманной конструкции подсистем вентилируемые фасады выдерживают большой вес, их эксплуатация безопасна.
