Межэтажная подсистема вентилируемого фасада

Межэтажная подсистема

Межэтажная подсистема применяется при устройстве навесных вентилируемых фасадов зданий, где крепление стандартной системы непосредственно к наружным стенам невозможно или ограничено особенностями конструкции здания.

Такое решение востребовано для каркасных зданий, объектов с заполнением стен легкими бетонными блоками, пустотелыми материалами, а также зданий, где основные нагрузки должны передаваться на несущие элементы каркаса — междуэтажные перекрытия или колонны.

Особенности конструкции межэтажной подсистемы

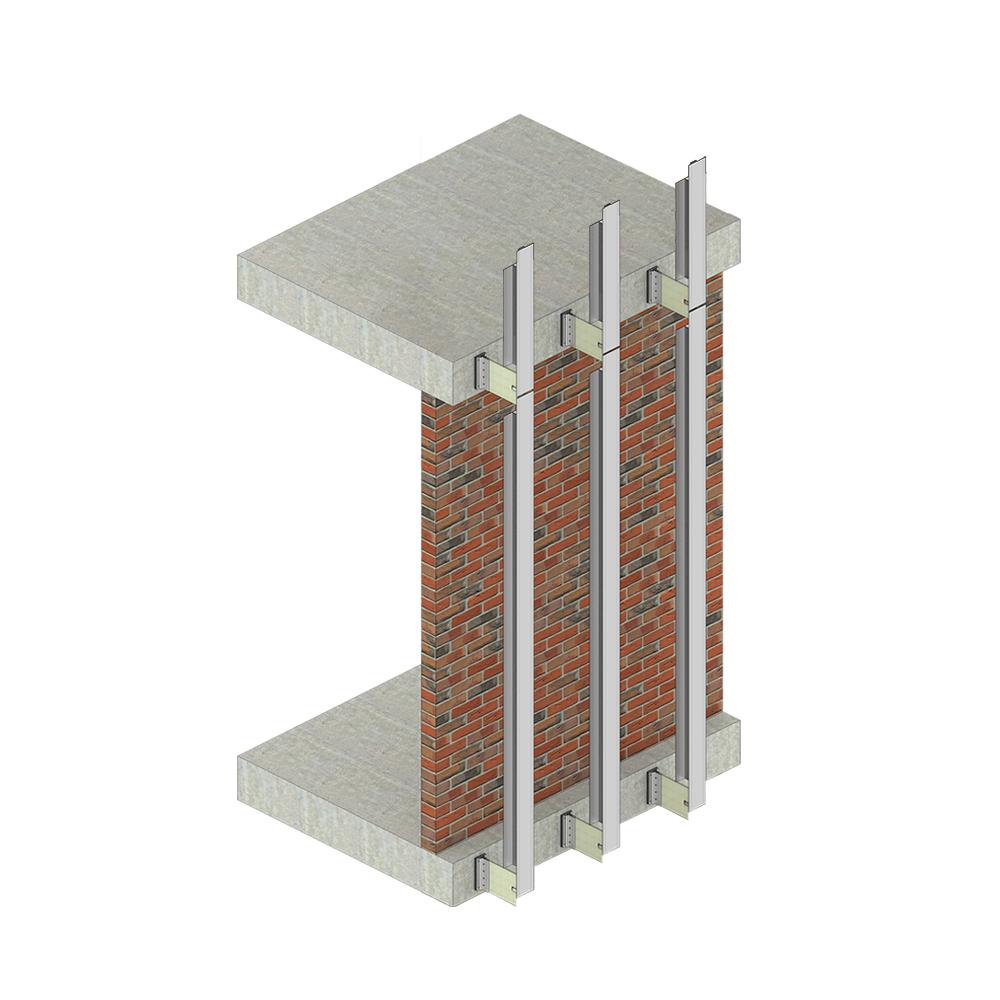

В отличие от стандартных систем, где кронштейны крепятся непосредственно к стене, в межэтажной подсистеме все несущие элементы устанавливаются в зоне междуэтажных перекрытий.

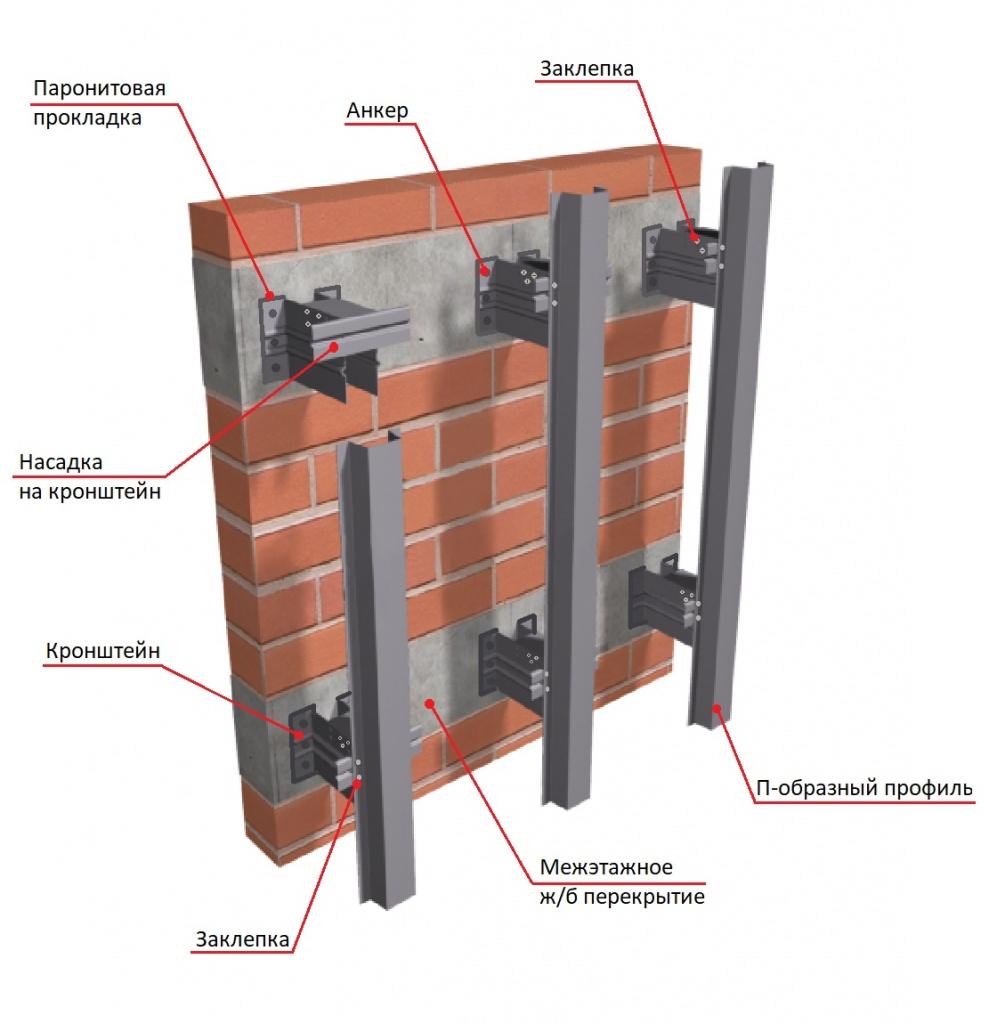

Конструкция включает:

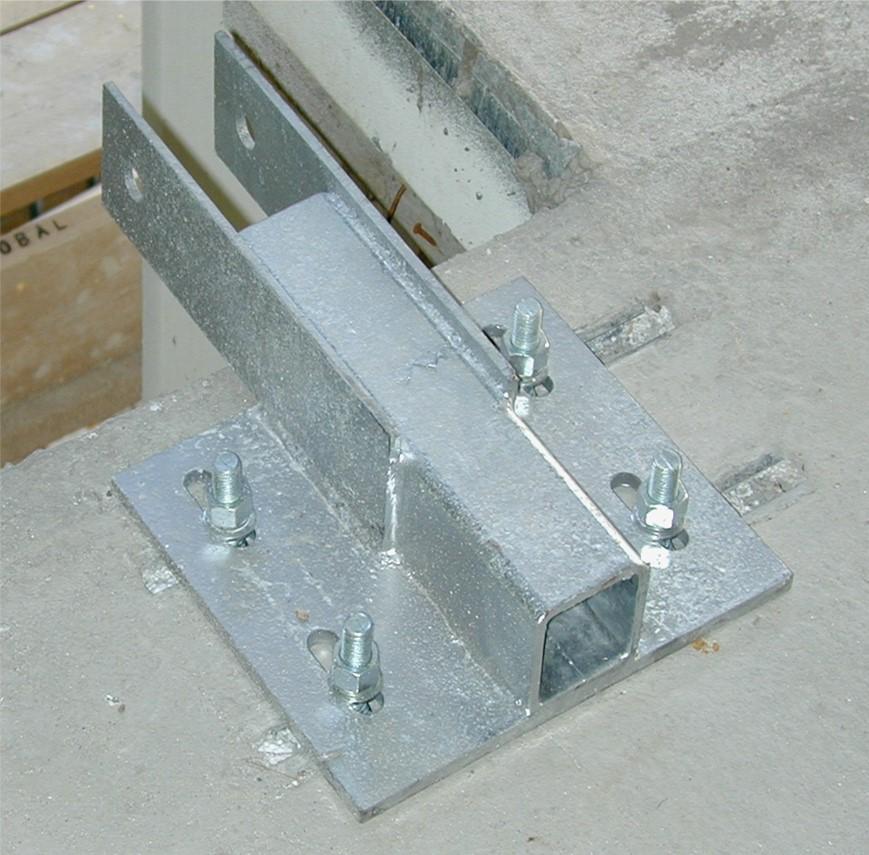

• специальные межэтажные кронштейны;
• усиленные вертикальные несущие профили;
• элементы соединения и регулировки;
• крепежные элементы для облицовочных материалов.

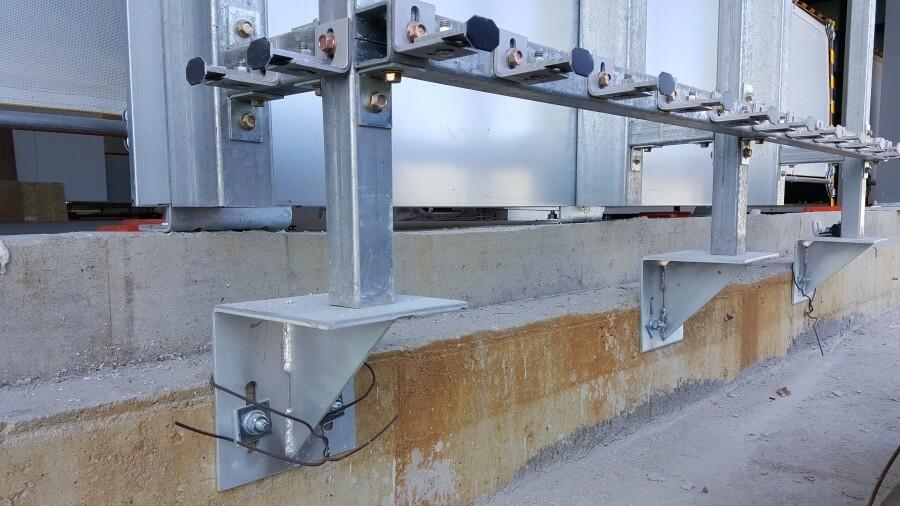

Кронштейны закрепляются к надежным несущим конструкциям здания, после чего между ними устанавливаются вертикальные направляющие профили увеличенного сечения. Облицовочные панели или плиты крепятся непосредственно к несущим профилям по аналогии с классической вертикальной системой.

Преимущества межэтажной системы

Использование межэтажной подсистемы позволяет:

• передавать нагрузку от облицовки непосредственно на несущий каркас здания;
• применять вентилируемые фасады на зданиях со сложными конструктивными особенностями;
• компенсировать значительные отклонения основания;
• обеспечить надежность крепления тяжелых облицовочных материалов;
• выполнять монтаж фасада на объектах, где стандартные решения невозможны.

Конструктивные варианты

В зависимости от требований проекта применяются различные варианты исполнения межэтажных подсистем.

В отдельных случаях используется дополнительная горизонтальная обрешетка, которая позволяет:

• повысить точность регулировки положения облицовки;
• упростить монтаж фасадных элементов;
• оптимизировать количество несущих профилей.

Также применяются специальные усиленные элементы крепления — удлинители кронштейнов и соединительные элементы, позволяющие создавать регулируемые конструкции для сложных фасадов.

Где применяется межэтажная подсистема

Основные области применения:

• высотные здания;
• каркасно-монолитные сооружения;
• торговые и бизнес-центры;
• административные здания;
• объекты со сложной архитектурой;
• здания с облегченной наружной стеновой конструкцией.

Проектирование и производство межэтажных подсистем

Межэтажная подсистема относится к наиболее ответственным конструкциям в составе вентилируемого фасада. Ее расчет требует учета веса облицовочного материала, ветровых нагрузок, высоты здания, особенностей несущего каркаса и условий эксплуатации.

Компания 1FASAD.by выполняет проектирование, расчет и производство элементов подсистем для объектов различной сложности. Мы подбираем техническое решение с учетом архитектуры здания, типа облицовки и требований строительного проекта.
